一开五孔开关接线图解（一开五孔开关接线图解 开关控制）

明线一开五孔双控开关如何接线?

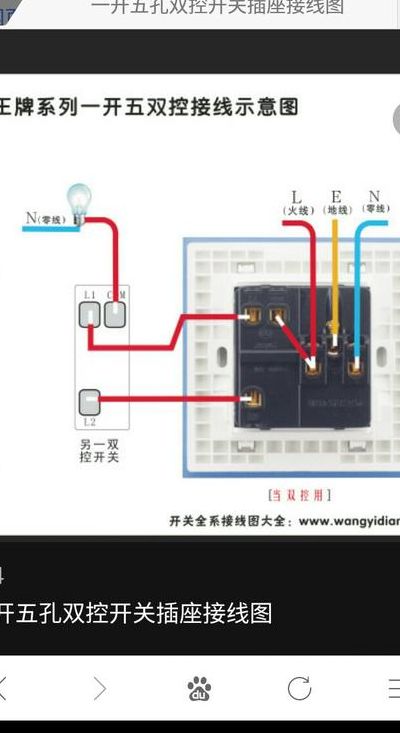

明线一开五孔双控开关接线如下 比较常见的一开五孔双控开关正面 一开五孔双控开关的背面，此图是控制灯泡开关的接线图 一开五孔双控开关控制插座开关的接线图 一开五孔双控开关控制单双灯泡开关的接线图。

开关带插座也可利用开关控制插座电源，接线如下：火线进入开关处L然后L1出线连接到插座L处，零线接入N地线连接到中间，这样就完成了一开五孔 开关控制插座的接线方法！备注：示意图中为西野开关“L”与其他产品中“com”对应，为同类接口。

一开五孔插座接线如图：插座模块：L孔接火线，N孔接零线，PE孔接地线。开关模块：L孔接火线，L1孔接灯的控制线。灯的零线和电源的零线并联。

一开5孔开关接线实物图

1、一开五孔开关背面有LLLLL5五个开关插孔。首先将红色的火线接入到L2接口。之后使用改锥将火线螺丝宁静，防止松掉短路。之后将连根黄色的零线接入到L3跟L5。将剩余的两根开关控制线分别接到L1跟L4。这样一开五孔双控开关就连接好了。

2、下面对插座部分进行连接，同样火线连接至L 零线连接至N 地线标志处接地线，这里可以直接从开关的L处接线到插座的L，可节约布线成本。到此接线就完成 备注：示意图中为西野开关“L”与其他产品中“com”对应，为同类接口。

3、①、首先把220V进线(L火线)接到那五孔插座的(L孔内)，此时从该孔引一小段线，接到那开关的(L孔内)，此时开关的(L1)接到灯泡的中心点上，最后灯泡的外皮和220V进线(N零线)拧在一起，同时接到那五孔插座的(N孔内)即可。

4、首先认识一下一开五孔插座，简单的说就是在同一个面板上，有1个开关，2+3孔插座。然后把一开五孔插座翻过来看它的背面。你会发现有字母和符合L N 地线的符号。L代表火线，N代表零线，地线符号代表地线。一般家里装修电线的颜色分为三种红线（L）、蓝线（N）和黄色（地线）。

5、明线一开五孔双控开关接线图如下所示比较常见的一开五孔双控开关正面 一开五孔双控开关的背面，此图是控制灯泡开关的接线图 一开五孔双控开关控制插座开关的接线图 一开五孔双控开关控制单双灯泡开关的接线图。

6、五孔一开面板，火线接插座L、零线接N，L串一根火线到开关L1，开关L2接灯的控制火线。

公牛一开五孔接线图解

首先观察一开五孔开关的背面，背面有LLLLL5五根接线柱。首先将火线接入到一开五孔的L2。之后将接入L2的线路使用改锥固定住，防止短路。之后将两根黄色的零线分别接入LL4接口中。之后再将剩余的两根零线接入到LL3中。这样一开五孔开关就连接好了。

一开及双开五孔插座接线如图：插座模块：L孔接火线，N孔接零线，PE孔接地线。开关模块：L孔接火线，L1孔接灯的控制线L2接硬卧一个灯的火线。

一开及双开五孔插座接线如图：插座模块：L孔接火线，N孔接零线，PE孔接地线。开关模块：L孔接火线，L1孔接灯的控制线L2接硬卧一个灯的火线。灯的零线和电源的零线并联 接线的注意事项：接线的时候断电，零火线分清楚。

五孔开关插座接线图,一开5孔开关接线该如何接线?

开关带插座也可利用开关控制插座电源，接线如下：火线进入开关处L然后L1出线连接到插座L处，零线接入N地线连接到中间，这样就完成了一开五孔 开关控制插座的接线方法！备注：示意图中为西野开关“L”与其他产品中“com”对应，为同类接口。

明线一开五孔双控开关接线图如下所示比较常见的一开五孔双控开关正面 一开五孔双控开关的背面，此图是控制灯泡开关的接线图 一开五孔双控开关控制插座开关的接线图 一开五孔双控开关控制单双灯泡开关的接线图。

首先认识一下一开五孔插座，简单的说就是在同一个面板上，有1个开关，2+3孔插座。然后把一开五孔插座翻过来看它的背面。你会发现有字母和符合L N 地线的符号。L代表火线，N代表零线，地线符号代表地线。一般家里装修电线的颜色分为三种红线（L）、蓝线（N）和黄色（地线）。

墙壁开关插座一开五孔单控开关的两种接线方式，以下是实物示意接线图：电源插座带开关，并且这个开关去控制灯，只需要按照国家规范去连接即可。先将插座上的L端与开关的L端连接在一起，去接电源来的火线（国家规范为红、绿、黄色线。

以下是开关控制灯泡的接 法：①、首先把220V进线(L火线)接到那五孔插座的(L孔内)，此时从该孔引一小段线，接到那开关的(L孔内)，此时开关的(L1)接到灯泡的中心点上，最后灯泡的外皮和220V进线(N零线)拧在一起，同时接到那五孔插座的(N孔内)即可。

一开五孔怎么接线(开关控制电灯)?

1、首先认识一下一开五孔插座，简单的说就是在同一个面板上，有1个开关，2+3孔插座。然后把一开五孔插座翻过来看它的背面。你会发现有字母和符合L N 地线的符号。L代表火线，N代表零线，地线符号代表地线。一般家里装修电线的颜色分为三种红线（L）、蓝线（N）和黄色（地线）。

2、如果开关控制插座，火线接开关L1，从开关L2接线到插座L，零线接插座N，地线接E。如果开关控制灯，火线接插座L，零线接N，地线接E，从插座L引线到开关L1，开关L2接灯控制线。一开五孔开关控制插座-相关认识 面对插座应按左零(N)右火(L)上地(E)的正确接法接线。

3、一开五孔插座一般有三种接线方法：开关控制插座 火线接开关L1，开关L接插座L，零线接插座N，地线接插座E(有接地符号)。开关控制电灯(照明借用插座电)火线接插座L，插座L接开关L，零线接插座N，地线接插座E(有接地符号)。开关L1接电灯控制线到电灯正极，插座N接电灯零线到电灯负极。

4、这里说的是一开带五孔插座单控开关，开关和插座互不影响，开关控制灯泡 接火线到开关带五孔插座L处，L1出线与零线同时链接到灯泡。这里就完成了对开关的接线。下面对插座部分进行连接，同样火线连接至L 零线连接至N 地线标志处接地线，这里可以直接从开关的L处接线到插座的L，可节约布线成本。

5、首先将一根黄色的电线接入到开关控制的L1接线柱。之后将一根红色的电线接入到开关控制的L2接线柱。之后再将一根黄色电线接入插孔端的L3。之后将L1跟L3接线柱的线连接起来。之后将一根红色电线连接L2接线柱。之后将两根红色线同时接入插孔的L4接线柱。

一开五孔插座怎么接线?墙上三根线(零、火、地)我要开关只控制灯,求指...

同一个面板五孔带插座的话，首先地线不用管，火线接到开关的一端，另一端连接灯泡的一端，然后灯泡的另一端直接回零线，这就是开关控制灯了。

如三根线是火线、电灯控制线和零线，则可以，但因没有地线，插座用电不是太安全有触电的危险隐患。火线接插座L，并用短线连接插座L和开关L，零线接插座N，没有地线就不接；开关L1接电灯控制线到电灯正极，插座N接零线到电灯负极(如电灯从其他处接了零线，这根线就不接了)。

开关就一个接线孔、接控制线，也就是开关的出线接灯头，灯头的另一端就近零线就行了。
