浴霸开关5开6头接线图（浴霸开关5开6头接线图的线的色彩图）

浴霸是几线的,是几线的呢?

是6线风暖浴霸接线路图如下：说明：6根线5开，分别是取暖的火线是2条，换气火线是1条，照明火线是1条，总火线是接通总火线，还有一个是总零线，另一个是试用插头线，即电源总线的火线和零线。首先，确定墙上线管红线是火线，然后墙上的黄色线是可以接开关的控制线1-5任意一个都行。

浴霸一般是4-6根线的，一般浴霸是根据功能来确定根线数量的，1根零线要就在5mm的线径，浴霸都需要达到，2根5mm的加热线不管是电热丝的、还是红外线辐射都要求这样，排风线是浴霸的排风功能通常是1根5mm线径，浴霸都有照明功能采用的是1根5mm线径。

开关一共六根线，五根火线，一根零线，开关面板后面的线都是接火线的，零线直接和浴霸的零线接通，开关上面切记不可以接零线，也就是说开关只控制火线，零线不用控制。第二种浴霸为加热型，采用PTC材料。PTC浴霸是由不同规格的PTC材料组成。特点是通过PTC材质加热，开机后几分钟即可将整个浴室加热。

浴霸下开关五根线，分别是两路取暖、一路照明、一路排气。剩下一根是公用线接零线，零线和电源零线并联连接。四位开关火线分别和四个开关小模块并联起来，两路取暖、照明、排气的控制线，分别接入开关对应的接线孔。保养方法：浴霸电源配线系统要规范。

浴霸接线图四五根线浴霸接线图四五根线一般的浴霸下开关有五根线，分别是两路取暖、一路照明、一路排气。剩下一根是公用线接零线，零线和电源零线并联连接。四位开关火线分别和四个开关小模块并联起来，然后是两路取暖、照明、排气的控制线，分别接入对应的接线孔。

种类：五根线浴霸通常为风暖浴霸，而两根线浴霸多为灯暖浴霸。安装位置：两根线浴霸通常在卫生间中间顶部，而五根线浴霸则多在卫生间四个角落。安全性：两根线浴霸的加热灯泡是封闭的，五根线浴霸的加热灯泡是裸露的。相对来说，两根线浴霸的安全性更高。

我家的浴霸线是5根的,浴霸里面是6个接头,线怎么连啊,请高人指点,谢谢...

红线的一头接在主机的零线端口上（如上图）、红线的另一头接在之前预留线的零线上、另外黄色线、黑色线、白色线、蓝色线不分色接在预留线的另外四根线上。在从开关处重新调试灯开关的位置（通电的情况下）。

把照明和排气接一起，因为这两个负荷较低。也可以再加一根线。做法：火线进双联公共端（中间）出常闭或常开点。常闭和常开分别接多控开关（双联 双控）常闭或常开点并常闭与常开颠倒并联。再出多控开关（双联 双控）两个公共端（中间）接双联开关常闭与常开。

既然是五开的浴霸开关接线图，其意思就是有五个开关，一般情况下，浴霸开关都是四开，最大的也就六开，五开的当然也有。

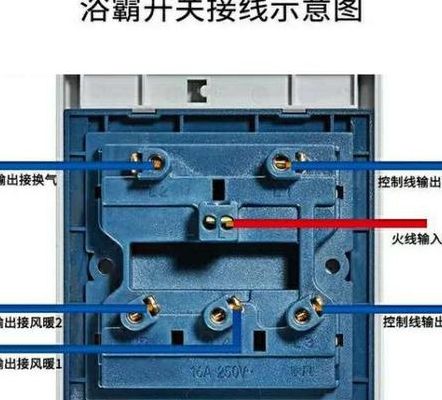

电源的进火线接中间的那个L，其余五个（L1～L5）分别接到浴霸的四个灯泡和排气扇。最后在浴霸顶上把五个电器的零线全部与进线的总零线全部接在一起就可以了。

第六根线在天棚接火线。到了开关这里，火线接入浴霸开关的公共接线孔L里，有的需要用短线跳接到另一个公共孔里。这时，可以用五根线里的任意一根接到火线，看浴霸的哪个功能有反应，就把这根线接入相应的开关孔里，依次试验下去，就全部接好了。期间要拉闸，送电几个反复，一定要注意安全。

卫生间风暖浴霸接线图

1、如图所示：接法1，把总线改成4平方最好，或者保险起见总线和风暖浴霸改成4平方，灯泡的5就够。一根2芯的电源线（颜色 ：蓝， 红） 一根5芯的接开关线颜色（白、蓝、棕、黑、黄），开关接线为 ：白线接开关照明。蓝线接开关换气。棕线接开关换气的下边铜柱。

2、下图中红色为带电线路，蓝色为零线，黄色和绿色为接地线，中间矩形竖条为端子排。对于这种类型的浴霸，接线板右侧的电线已连接。我们需要连接的是图左侧的电线。端子排的位置一般靠近浴霸，即放置在卫生间的整体吊顶上。接线的关键是找出带电导线和零线的接线位置。

3、线风暖浴霸接线图：六行是：棕色，白色，黄色，黑色和蓝色。红色的。棕色是火线，其他5个都是出线，也就是控制线，电源棕色线和蓝色线可以按照图例连接，不同品牌的浴吧布线，电线的颜色略有不同，可以参考浴吧的手动布线。浴霸开关接线：浴霸下开关五根线，分别是两路取暖、一路照明、一路排气。

4、如图所示，把火线接入任意一个接线口的一端，并把它连接（串联）到其它接线口，然后，另一个接线口上的电线，分别接入浴霸上的对应的用电器就可以了。零线在浴霸的上面连接，开关里面的是控制线，即火线。（你的图片显示，你的连接方式有误）☆☆☆ 以上来自百度知道团队《装修我知道》 。

浴霸6线开关怎么接,

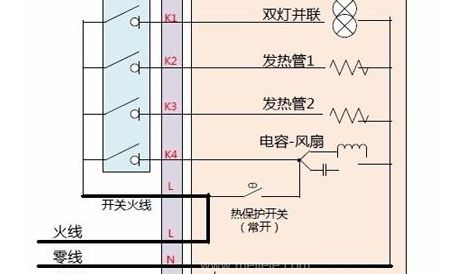

六根线的浴霸一般是四位一体的组合开关，见下图：六根线分别是：褐、白、黄、黑、蓝。红。褐色是火线，其他五线均为出线，即控制线，电源褐色火线和蓝色零线分别按图例接线即可。不同品牌浴霸接线，线的颜色略有不同，可参照浴霸说明书接线就行了。

你的开关不是浴霸原配，根据你的图片一，电源进来已经接在插座上，6根线是给浴霸用的，你的浴霸不知是灯暖，还是风暖，灯暖5根线就可以，风暖要有吹风功能，需要6根线，找一根线，接到插座的零线上给浴霸用，其他四根（灯暖型）一根接照明，一根接排风，还有二根接取暖灯泡。

取暖灯排风机、照明灯、其他(比如暖风、变速等，依产品而不同)。如果要把照明灯的控制改接到卫生间外，只需把接照明灯的那根控制线(开关后、灯一侧)单独引到卫生间外，用另一个开关来控制。具体是：零线不必再弄、用浴霸中公用的即可，把火线接到这个开关上，开关的出线接到灯线上。

浴霸下开关五根线，分别是两路取暖、一路照明、一路排气。剩下一根是公用线接零线，零线和电源零线并联连接。四位开关火线分别和四个开关小模块并联起来，两路取暖、照明、排气的控制线，分别接入开关对应的接线孔。保养方法：浴霸电源配线系统要规范。
