红绿开关内部接线图（红绿开关控制接触器电路图）

电路一红一绿线跟电灯一红一蓝线接电怎么接?

1、查一下通往电灯的二根线，应该中一根红色(或绿色)、一根蓝色。剩下二根，红色(或绿色)为火线，蓝色为零线，没有地线。地线一般用黄绿双色线。火线接插座的L，用短线连接插座上的L和开关上的L1，零线接N，地线没有则不接，电灯过来蓝色线接电灯负极，另一根接电灯正极。如下图所示。

2、红色接火线，蓝色接零线，绿色接大地线，照明电路里的两根电线，一根叫火线，另一根则叫零线。火线和零线的区别在于它们对地的电压不同：火线对地电压为220V；零线的对地的电压等于零(它本身跟大地相连接在一起的)。

3、有红、蓝、黄绿相间色，它们的接线方式为：在两孔插座中：左孔连的是零线，右孔连的是火线。三孔的插座中：上孔连的是地线，左孔是零线，右孔是火线。大陆普遍用红色表示火线（L）；蓝色代零线（N）；黄绿相间（俗称花线）表示地线（E线）。火线，就是电路中输送电的电源线。

一开五孔插座怎么有两根红色两根绿色的线怎么接,主要都是控灯跟插电的...

将L11和插座的L用导线相连，火线（红色）进开关的L11，零线（绿色）进插座的N，L1出火线至灯具。灯具如果无零线可以接在插座的N上。不明白继续追问。

首先要搞清楚哪根线是火线，哪根是照明灯的控制引线或地线，哪根是零线？可以用试电笔或万用表测量判断。

接线图如下：红线是火线；蓝线是零线；黄线是地线。注意这种情况灯的零线必须与插座用同一条零线。因为插座一般都有漏电保护器，如果不用同一条零线，漏电保护器就要跳闸。

首先要认识火线(L)、零线(N)和地线(E)，L、N、E字母插座开关后面一般都有标示，火线一般为红色，零线一般为绿色，地线一般为花色。

如果是两根线，而且是一零一火的话，只能接成开关控制插座，如下图所示：如果两根线原来是用于开关控制灯的话，改成带插座的开关，那么要想开关继续控制灯，插座常有电，就还少一根零线，必须就近再拉一根零线，才能使用插座，否则插座是无法使用的。

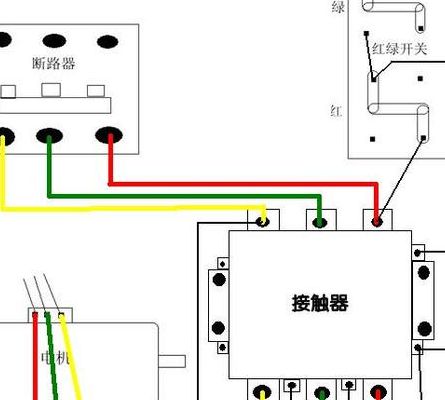

红绿按钮开关接线图实物图

1、绿色常开钮接接触器常开触头，起自保功能。绿常闭钮与红钮串接在控制电路内，起切断正运行的设备。如图电线（diànxiàn Wire； Flex； Cable cord； Electric line），电线是指传导电流的导线。可以有效传导电流。颜色意义这些颜色标准是美国的，其他国家代码不一样(加拿大的与美国很相似)。

2、接个简单的：接触器(KM)，启动停止的自锁电路。

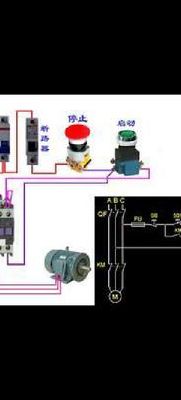

3、带红绿按钮有三相交流接触器的装置是磁力启动器（见下图），多用于启、停电动机。下图右侧是磁力启动器的电气原理图（红框中的黑线部分）。如果想加装一个远程启停控制盒，可按下图连接。其中细红线是需要增加的电缆（三芯），遥控盒上加装“启动”、“停止”按钮各一个。
