行程开关（行程开关接线）

行程开关有什么作用?

行程开关主要用于检测工作机械的位置，发出命令以控制其运动方向或行程长短。行程开关按结构分为机械结构的接触式有触点行程开关和电气结构的非接触式的接近开关。接触式行程开关靠移动物体碰撞行程开关的操动头而使行程开关的常开触头接通和常闭触头分断，从而实现对电路的控制作用。

行程开关的作用 行程开关主要用于控制机械设备行程和限位保护，安装在事先预留的位置，当生产机械运动部件上的模块撞击在行程开关上时，行程开关会做触点动作，从而实现电路间的切换。广泛用于各类机床、起重机械等，可以控制其行程、进行终端限位保护。

行程开关的作用：在电气控制系统中，作用是完成顺序控制、精准定位控制与部位情况的检测。在实际生产中，将行程开关安装于预先安排部位，行程开关依据运动零部件的行程安排部位完成电源电路转换。控制行程安排，广泛用于各类机床和起重机械，进行终端限位保护。

行程开关和按钮的异同点

相同点：都是控制电器元件。不同点：原理不同 行程开关原理：利用机械运动部件的接触动作接通或断开控制电路，达到一定的控制目的。按钮原理：在按钮被按下之前，电路断开。按下按钮后，接通常开触点，接通电路；对于常闭触点，按下按钮前触点闭合，按下按钮后触点断开，电路断路。

按钮和行程开关都是开关的一种，但是根据起用处不同而定，行程开关比较用的多，可以做成各样的适应不同的场合，而按钮的基本上都是那些行程开关，主要的用处是作为行程的控制，保护等作用，按钮是主要是启动关闭转换等作用，当然行程开关也可在某些地方使用按钮的功能。

两者的执行结果是一样的，但两者的构成和动作机制却大大不同。按钮常安装于操作面板上，由人来控制其接点的接通和断开。其安装方式的设计也是顾及面板安装的特点为主的。且在安全上无保护措施，接线端子外露。行程开关常常安装于机件上，其动作源主要依靠机件的接触力。设计上为此增加了动作导杆。

行程开关是用来反映工作机械的行程位置，并发出指令以控制其运动方向和行程大小的主令电器。若行程开关安装于工作机械行程的终点，用来限制其行程，则称为限位开关或终端开关。刀开关主要用于无负载通断电路。也可用来通断较小工作电流、作为照明设备和小型电动机作不频繁操作的电源开关用。

行程开关的接法

行程开关的接法如下：接线之前，首先需要检查一下它的前面有一个挡铁，行走到位的时候，是否能够触碰到开关头，接下来将挡铁固定牢固，并且用手拨动一下，听一下声音是否有啪的响声。如果没有，要打开，调节一下内部的螺丝。接下来才能够正确地接线，因为这种开关有两线式的，需要将火线与L端口相连接。

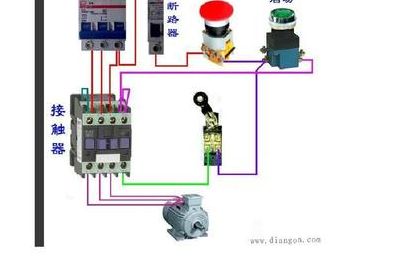

行程开关实物接线方法 用螺丝刀卸下4只螺丝。取下盖板和绝缘垫。这时就可以看见开关的内部，它有4个接线螺丝。再用万用表的电阻档测量。红黑表笔分别接在上下两个接线螺丝上。此时是相通的。同样测量另两个接线螺丝，在不扳动开关的情况下，应该是断开的。

接法：家用的火线接入行程开关一端，另一端接出连接至灯，灯的另一端接到零线即可。

行程开关里面的结构和普通的手动按钮和脚踏按钮一样的，只是外面的操作机构形式不一样，有旋转式的，有顶推式的，当运动机构运行到位时，触碰到行程开关的操作机构，带动内部的开关触头开和关。可以安装在相对静止的物体上或者运动的物体上。

行程开关的作用

1、行程开关主要用于检测工作机械的位置，发出命令以控制其运动方向或行程长短。行程开关按结构分为机械结构的接触式有触点行程开关和电气结构的非接触式的接近开关。接触式行程开关靠移动物体碰撞行程开关的操动头而使行程开关的常开触头接通和常闭触头分断，从而实现对电路的控制作用。

2、行程开关的作用是将机械行走的长度用电信号传出。

3、在电气控制系统中，作用是实现顺序控制、定位控制和位置状态的检测。在实际生产中，将行程开关安装在预先安排的位置，行程开关根据运动部件的行程位置实现电路切换。控制行程，广泛用于各类机床和起重机械，进行终端限位保护。

4、行程开关的作用：\x0d\x0a可以安装在相对静止的物体（如固定架、门框等，简称静物）上或者运动的物体（如行车、门等，简称动物）上。当动物接近静物时，开关的连杆驱动开关的接点引起闭合的接点分断或者断开的接点闭合。由开关接点开、合状态的改变去控制电路和机构的动作。

行程开关的常开常闭的作用?

常闭点跟常开点相当于两个开关，只是起到接通和断开线路的作用。在常开点外接的是多少的电压，当线圈吸合时，常开点上的电压就是多少。在常态（不通电）的情况下处于断开状态的触点叫常开触点，线圈得电时，常开接点会闭合，而常闭接点会断开。

接触式行程开关靠移动物体碰撞行程开关的操动头而使行程开关的常开触头接通和常闭触头分断，从而实现对电路的控制作用。万能转换开关 万能转换开关是一种多档位、多段式、控制多回路的主令电器，当操作手柄转动时，带动开关内部的凸轮转动，从而使触头按规定顺序闭合或断开。

行程开关，也叫限位开关，是常用的小电流主令电器。有常开点与常闭点，常常会用到升降梯上面使用，由操作头、触点系统及外壳组合而成。行程开关的作用和种类特点有哪些呢？我们一起看看相关知识吧。

什么是行程开关

问题一：什么是行程开关？ 行程开关也叫限位开关，用来检测物体是否移动到限定的位置。原理是当物体碰触到限位开关，开鸡的常开点闭合，常闭点断开，用来控制电路或接受信号。问题二：行程开关的作用 行程开关也被称为是限位开关，它的特点是通过其他物体的位移来控制电路的通断。

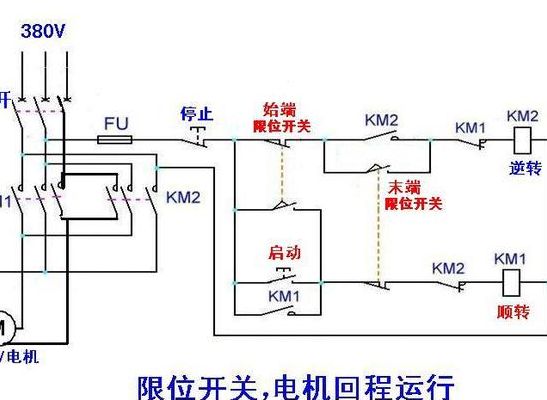

作为限位开关（为了安全可靠，限位都是用常闭触点，常开触点可以用作限位指示灯）。到达极限位置时断开控制回路。

行程开关是一种根据运动部件的行程位置而切换电路的电器，它的作用原理与按钮类似.行程开关广泛用于各类机床和起重机械，用以控制其行程、进行终端限位保护.在电梯的控制电路中，还利用行程开关来控制开关轿门的速度、自动开关门的限位，轿厢的上、下限位保护。
