380交流接触器接线图解（380交流接触器的接法图）

380V交流接触器接线图

三相工作方式的接线，被控制的电器三相供电，需要外接三相交流接触器。控制接触器的线圈电压AC220V，50Hz。控制接触器的线圈电压AC380V，50Hz。

v的交流接触器接线具体方法如下：交流接触器1L3 L5L3是接触器电源侧，接三相电源。2T4T6T3是负载侧接负载。

v交流接触器接线图如下图。交流接触器的工作原理是利用电磁力与弹簧弹力相配合，实现触头的接通和分断的。

380v交流接触器接线图解清晰

1、三相工作方式的接线，被控制的电器三相供电，需要外接三相交流接触器。控制接触器的线圈电压AC220V，50Hz。控制接触器的线圈电压AC380V，50Hz。

2、v的交流接触器接线具体方法如下：交流接触器1L3 L5L3是接触器电源侧，接三相电源。2T4T6T3是负载侧接负载。

3、v交流接触器接线图如下图。交流接触器的工作原理是利用电磁力与弹簧弹力相配合，实现触头的接通和分断的。

4、需要准备一个4P空气开关（也就是有4个接线端子的开关）。把空气开关和220V定时开关接上，也就是空气开关右侧的两根线接在220V定时开关左边的接线端子上。把空气开关和380V交流接触器接上，空气开关左侧的三根线，连接在380V交流接触器的LLL3上面。

5、v交流接触器的接线：交流接触器1L3L2和5L3是接触器的电源侧，它们连接到三相电源。T4T6T3为负载侧负载。扩展数据 交流接触器 交流接触器常采用三种灭弧方式：双断口电弧灭弧、纵槽灭弧和栅极灭弧。用于消除分、合闸过程中动、静触头产生的电弧。所有容量在10A以上的接触器都有灭弧装置。

求380v交流接触器与时间控制器接线图

1、单相扩容方式的接线，被控制的电器是单相供电，但功耗超过本开关的额定容量(阻性负载超额过25A，感性负载超过20A)，那么就需要超过一个容量超过电器功耗的交流接触器来扩容。三相工作方式的接线，被控制的电器三相供电，需要外接三相交流接触器。控制接触器的线圈电压AC220V，50Hz。

2、三相工作方式的接线，被控制的电器三相供电，需要外接三相交流接触器。控制接触器的线圈电压AC220V，50Hz。控制接触器的线圈电压AC380V，50Hz。

3、首先准备好380v交流接触器。然后将380v交流接触器上A1的端子接一根黑色线。接着将380v交流接触器上A1黑色线与时间控制器负极端子连接。再将380v交流接触器的A2端子上接一根红色线。最后将380v交流接触器的A2端子上红色线与时间控制器正极端子连接。

高压直流接触器哪家值得选择？

西门子。品牌价值较高：西门子作为全球知名的工业自动化和电气设备制造商，拥有长期的历史和丰富的经验。其在电气设备领域享有良好的声誉和品牌价值，代表着高质量和可靠性。技术领先：西门子在直流接触器领域具有先进的技术和创新能力。不断进行研发和改进，以满足不断变化的市场需求。

泰科的啊，不得不承认，泰科的高压直流接触器品质各方面真的好。

TE，泰科电子的高压直流接触器应用很广，EV200，LEV100系列，你可以上泰科官网看看图纸，或者找代理商，比如河南盛泰寻求技术支持。

①继电器/接触器和开关可用于诸如生产线、机器人、电梯、控制面板、自动取款机、运动控制系统、照明、楼宇系统、太阳能、暖通空调、汽车等行业。②继电器/接触器使用要注意其性能能否承受极端冲击、振动、温度和海拔的要求，保证安全生产。

用一个380V交流接触器和2个开关(一绿一红,没有继电器)控制电机(不分正...

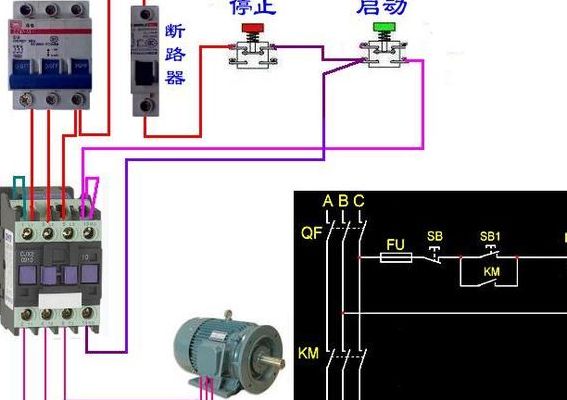

1、如图，主线路KM为接触器主触头，控制线路中KM为接触器常开触点（NO点），SB1启动按钮，SB2停止按钮。

2、交流接触器的3组主触点用来连接三相电源和负载。接触器线圈的一端接在一组副常开触点一端上，常开触点的另一端接在常闭（停止）和常开（启动）相连的按钮接点上，常开（启动）按钮另一个接点接在副常开触点另一端。

3、两个按钮开关，就是一个是启动按钮，一个是停止按钮。下图就是通用的图纸。当接触器线圈通电后，线圈电流会产生磁场，产生的磁场使静铁芯产生电磁吸力吸引动铁芯，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。
