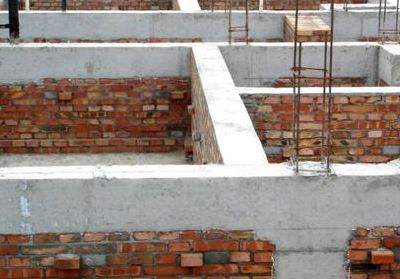

圈梁图片（圈梁图片 实物图片）

图中圈梁被窗洞口截断,请在图中画出附加圈梁并标注相关尺寸

1、图中圈梁被窗洞口截断，请在图中画出附加圈梁并标注相关尺寸，楼主，你的图里哪有圈梁和窗洞啊。实际中窗洞截断圈梁有两种做法：一种圈梁沿窗洞向上(或向下)做折线贯通。并在转角处按构造加附加筋。另一种，圈梁在窗洞处截止，将窗洞过梁在两侧延长(每侧延至1000毫米)。

2、在窗口的上方做圈梁兼过梁。两边与被切断圈梁搭接长度是原圈梁与过梁高差的两倍。

3、图中圈梁被窗洞口截断，请在图中画出附加圈梁并标注相关尺寸，楼主，你的图里哪有圈梁和窗洞啊。实际中窗洞截断圈梁有两种做法：一种圈梁沿窗洞向上（或向下）做折线贯通。并在转角处按构造加附加筋。另一种，圈梁在窗洞处截止，将窗洞过梁在两侧延长（每侧延至1000毫米）。

4、钢筋砖圈梁就是将前述的钢筋砖过梁沿外墙和部分内墙一周连通砌筑而成。钢筋混凝土圈梁的高度不小于120mm，宽度与墙厚相同。当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁，其配筋和混凝土强度等级均不变。

5、当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁，附加圈梁与圈梁的搭接长度不应小于其中到中垂直距离的两倍，且不得小于1米。出现这个情况就是在楼梯间的地方，圈梁截断，但楼梯间两边均有构造柱，截断的上部圈梁按照我们日常施工时，只锚固到构造柱里，和这个要求最后的要求不一样。

6、设置附加圈梁，附加圈梁搭接长度不能大于洞口高度的二倍，且两端深入墙内不小于一米。圈梁是沿建筑物外墙四周及部分内横墙设置的连续封闭的梁。其目的是为了增强建筑的整体刚度及墙身的稳定性。圈梁可以减少因基础不均匀沉降或较大振动荷载对建筑物的不利影响及其所引起的墙身开裂。

苏北农村地区,2层住宅,砖混结构,请问构造柱和圈梁应该怎么设置?_百度...

1、构造柱和圈梁是砌体房屋重要的抗震措施，构造柱的布置应根据房屋所在地区的设防烈度和房屋的层数，按照GB50011-2010《建筑抗震设计规范》表1设置；圈梁按表3设置。有效连接、配筋都照该规范3节各条，以免造成不够或浪费。

2、两层砌体结构不要那么多构造柱。地圈梁250×250、楼板底圈梁250×150、屋面板底圈梁250×250；构造柱、圈梁都是抗震构造配筋，4Φ1φ6@200就行。构造柱应先砌墙留马牙槎，砌墙压锚拉筋，扎好钢筋关两边模夹住墙交混凝土，构造柱不需要单做基础，构造柱主筋锚进地圈梁保证比室外地面低500就够了。

3、(1），墙体转角；(2），砌体丁字接关处；(3），通窗或者连窗的两侧；圈梁的设置 (1)外墙和内纵墙的设置：屋盖处及每层楼盖处均设。

4、构造柱应与圈梁连接，构造柱的纵筋应穿过圈梁，保证构造柱的纵筋上下贯通。隔层设置圈梁的房屋，应在无圈梁的楼层设置配筋砖带。仅在外墙四角设置构造柱时，在外墙上应伸过一个开间，其它情况应在外纵墙和相应横墙上拉通，其截面高度不应小于四皮砖，砂浆强度不应低于M5级。

5、两层的砌体住宅楼，构造柱钢筋4Φ12，φ6@200；圈梁钢筋4Φ12，φ6@200；过梁净跨≦1500的，240×120，底筋3Φ12，上面2φ8，φ6@150；楼板Φ10@150单层双向，支座加负筋同；屋面板Φ10@150双层双向。仅供参考。

6、圈梁是在房屋的檐口、窗顶、楼层、吊车梁顶或基础顶面标高处，沿砌体墙水平方向设置封闭状的按构造配筋的混凝土梁式构件。圈梁通常设置在基础墙、檐口和楼板处，其数量和位置与建筑物的高度、层数、地基状况和地震强度有关。圈梁是沿建筑物外墙四周及部分内横墙设置的连续封闭的梁。

专家帮我看下楼房建筑中这种梁是什么梁,凸出楼板15公分左右,起到什么...

1、次梁的作用是将次梁上方的墙或其他结构的荷载，传递到次梁两端的主梁上。而次梁下方的墙并不承担承重作用，所以厕所的墙并不是承重墙，拆掉没事，只要拆的时候不动到次梁就行了，不过要注意墙的上端是梁的隐藏的部分，拆墙的时候注意保护。

2、如果你的开间在0米左右，一层层高4米左右，梁下是框架柱、二楼层高5米以下，一层梁混凝土达c30，二楼面下做一圈梁就可以了，估计不用再设同下层的大梁。（假设纵横墙没有需要进行局部承压验算、或满足承压），保险一些找结构工程师帮验算一下为妥。

3、地梁，圈梁，如果用12米钢筋就得39根，地梁用国标18的，圈梁用14的.空梁得11根12米长钢筋，用14或者16粗的，扒举筋的10根，10米长的非标8到10个粗的就行，盖筋主筋100根，负筋100根过标12粗或者14粗的，套筋30根10米长。

4、请专家指导，自家在建5层砖混结构楼房，客餐厅长宽为13x3米（边到中），包工头建议不做横梁，行不行？楼主的建筑物很多条件不详，例如：项目所在地抗震设防烈度、层高、客餐厅所在层数、混凝土设计强度、钢筋强度等级、墙体的力学指标（砖的强度标号、砂浆标号）无法进一步分析。

5、看房屋内部：墙体上无梁且墙和墙相交没有柱子的，就是预制板，墙体上方有梁的为现浇结构。往楼板钻孔：若是预制板可以看到预留的孔洞。由于预制板每隔3cm需要设计直径8公分的空洞，而现浇板是没有的。可以用冲击钻在楼板上间隔5cm打3个孔，若是空洞的就是预制板，没有空洞的为现浇板。

6、构造筋布置：承重墙体中的浇楼板，必须要用直径在8毫米以上的钢筋，如果受力钢筋与梁呈水平状态时，需要以梁长度方向为底边，配置垂直方向的钢筋，具体数量以实际情况为准。

农村自建房必须要设置圈梁吗?圈梁的作用是什么?

1、农村自建房必须要设置圈梁；圈梁的作用主要是为了防止地基不稳或者是发生自然灾害的时候对房屋产生的不利影响，而且在安装的时候要处于同一水平线上，形成封闭路径。

2、在农村自建房中，圈梁主要有钢筋混凝土圈梁和钢筋砖圈梁两种。钢筋砖圈梁是在砖圈梁的水平灰缝中配置通长的钢筋，并采用与砖强度相同的水泥砂浆砌筑，最低的砂浆强度等级为M15。圈梁的高度为5皮砖左右，纵向钢筋分两层设置，每层不应少于3根直径为6mm的钢筋，水平间距不应大于120mm。

3、如果地基打的好的话，盖2层是可以不用打圈梁的。具体要看房子的整体结构，一般老房子大多数使用的都是砖石建房，现在的自建房大部分都是砖混结构或框架结构的，因此基础需要圈梁。如果是砖石结构的房子，二层楼不打圈梁也是没有问题的。

4、在设置地圈梁的同时，农村自家房现浇楼板下的圈梁设置也是很有必要的，圈梁下垂直构造的钢筋混凝土柱四构造柱，设在每个墙体的拐角处。这些都是农行村自建房配套的基础结构，对房屋的安全质量问题起着至关重要的作用。

5、当发生了地震的时候，圈梁就可以防止到给房屋带来很大的影响了。如果圈梁是被设置在房屋的顶面部位和檐口部位的话，那么就可以十分有效的防止房屋出现不均匀沉降的时候，对房屋的结构造成一定的损坏了。

6、提高砖石砌体的抗剪、抗拉强度，防止由于地基不均匀沉降，地震或其他较大振动荷载对房屋的开裂破坏。构造柱和圈梁的作用：构造柱和圈梁可以提高刚子整体性能，防止墙面开裂，提高抗震性能，可以承受较大的震动。
