带互感器三相四线电表接线图(带互感器三相四线电表接线图接线方法 地线怎么接)

十日日十日日 07-04 43 阅读

三相四线带互感器,和脱扣器电表接线图

1、三相四线制电度表有直接是电度表和带电流互感器电度表。具体接线图如下 三相带脱扣器的断路器直接接在三相四线制的电源侧。

2、三相四线电表加互感器接线图如下:三只互感器安装在断路器负载侧,三相火线从互感器穿过。7为电流进线,依次接互感器A、B、C相电互感器的S1。9为电流出线,依次接互感器A、B、C相电互感器的S2。8为电压接线,依次接A、B、C相电。10端子接零线 。

3、三相四线插卡电表带互感器接如图:三相电表互感器接线基本要求:电度表的额定电压应与电源电压一致,额定电流应是5A的。要按正相序接线。电流互感器要和LQG型的,精度应不低于0.5级。电流互感器的极性要用对。二次线应使用绝缘铜导线,中间不得有接头。

4、三相四线电能表带电流互感器的接线如下图:这样接线,电度表是测量某一倍率下,互感器的电流,测量互感器对应使用的电能,再根据电度表显示的数字,乘以倍率,得出实际使用的电能。

5、接线图:三只互感器安装在断路器负载侧,三相火线从互感器穿过。互感器和电度表的接线如下:7为电流进线,依次接互感器A、B、C相电互感器的S1。9为电流出线,依次接互感器A、B、C相电互感器的S2。8为电压接线,依次接A、B、C相电。10端子接零线 。

三相四线有功电表带互感器接线图

三相四线电能表带电流互感器的接线如下图:这样接线,电度表是测量某一倍率下,互感器的电流,测量互感器对应使用的电能,再根据电度表显示的数字,乘以倍率,得出实际使用的电能。

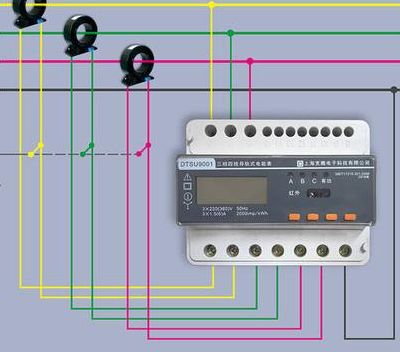

三相四线电表加互感器接线图如下:三只互感器安装在断路器负载侧,三相火线从互感器穿过。7为电流进线,依次接互感器A、B、C相电互感器的S1。9为电流出线,依次接互感器A、B、C相电互感器的S2。8为电压接线,依次接A、B、C相电。10端子接零线 。

三相四线费控有功电表接线图如下:7接电流互感器二次侧S1端,即电流进线端; 9接电流互感器二次侧S2端,即电流出线端;8分别接三相电源;11是接零端。为了安全,应将电流互感器S2端连接后接地。

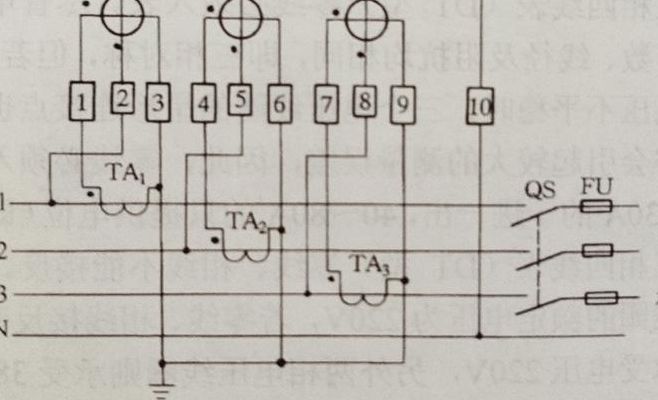

三相四线电表接线图如下:A黄线,电压线接入2号口,电流线经过第1个电流互感器S1接入1号口输入,S2接入3号口输出。B绿线,电压线接入5号口,电流线经过第2个电流互感器S1接入4号口输入,S2接入6号口输出。C红线,电压线接入8号口,电流线经过第3个电流互感器S1接入7号口输入,S2接入9号口输出。

按下图接,如果表里面电流线圈和电压线圈是连在一起的,下图进表的电压线可以分别接到各相互感器的k1上,无需拆连片(当然,拆开连片按图接是较安全的接法)。电压互感器就是一个二次侧为100V的变压器,就像变压器接到线路上一样接就行。

三相四线电能表接互感器,8孔的怎么接?

一般打开电能表的接线端子盖,就可以看到三相四线电表接线图。其中7接电流互感器二次侧S1端,即电流进线端;9接电流互感器二次侧S2端,即电流出线端;8分别接三相电源;11是接零端。为了安全,应将电流互感器S2端连接后接地。

端子接电流互感器的S1出线, 8端子从电源线引一根电线出来接 9端子接电流互感器的S2出线 10接零线,若从P2穿过时,S1接电表出线端,S2接进线端,称反接式。

三相四线互感器式电能表,1,4,7接电压线A,B,C。1接A,2接B,3接C。2,3,5,6,8,9接电流线,2接A相(一般用A421),3接AN(A相的地线一般用AN421),5,6s是B相的,8,9是C相的吧,B,C相的接法同 A相。10,11接零线。

按下图接,如果表里面电流线圈和电压线圈是连在一起的,下图进表的电压线可以分别接到各相互感器的k1上,无需拆连片(当然,拆开连片按图接是较安全的接法)。电压互感器就是一个二次侧为100V的变压器,就像变压器接到线路上一样接就行。

三相四线电表加互感器接线图

1、三相四线电能表带电流互感器的接线如下图:这样接线,电度表是测量某一倍率下,互感器的电流,测量互感器对应使用的电能,再根据电度表显示的数字,乘以倍率,得出实际使用的电能。

2、三相四线电表接线图/接线方法:翻过接线端子盖,就可以看到三相四线电表接线图。其中7接电流互感器二次侧S1端,即电流进线端;9接电流互感器二次侧S2端,即电流出线端;8分别接三相电源;11是接零端。为了安全,应将电流互感器S2端连接后接地。

3、三相四线电表加互感器接线图如下:三只互感器安装在断路器负载侧,三相火线从互感器穿过。7为电流进线,依次接互感器A、B、C相电互感器的S1。9为电流出线,依次接互感器A、B、C相电互感器的S2。8为电压接线,依次接A、B、C相电。10端子接零线 。

4、三相四线电表加互感器接线图 这个是三只电流互感器配一块三相四线电度表的接线图。

三相四线电表怎么接线,有几个接线柱?

1、接线图 直接式的接线比较简单,编号从1到10,只看到底部的7个接线柱,其实还有8三个接线柱,只不过这三个接线柱和147用连接片短接了,所以不需要再接线。这种直接式的三相四线电表的接线顺序是:147接三相电源的进线,369接出线,最后的10接进出的零线。

2、三相电度表的安装有两者接线方法。一是使用电路互感器与电度表连接。另一种是直接接线进电度表。这里就有关直接接线说明一下。首先要买直接接线的电度表。比如现在的电子电度表。1,4,7就是电源进线。这里可以不用分清ABC三相,但是必须是3根火线即3根相线,如下图所示。

3、三相四线电表有十一个接线孔,其中最后两个孔11是零线接孔,13,46,79,分别接三个互感器(每个互感器有两接线端子,注意它们是分出入的)。而258是接相线的。3个互感器S1接分别电表7。S2接电表9并接地。电表的8接电源三相ABC上端,电表10号端接零线。

4、三只互感器安装在断路器负载侧,三相火线从互感器穿过。接线如下图:7为电流进线,依次接互感器A、B、C相电互感器的S1。8为电压接线,依次接A、B、C相电。9为电流出线,依次接互感器A、B、C相电互感器的S2。10端子接零线 。

5、三相四线制的电能表通常只有11个接线端子(你是不是数错了)。下面是三相四线电能表的接线图(上图为不带互感器的接线图,下图为带互感器的接线图)。
