家用220配电箱接线图（家里220v配电箱接线图实物图）

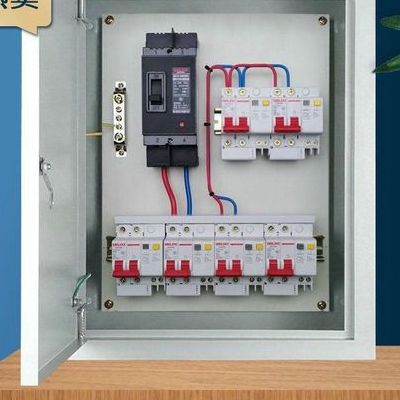

请教如图配电箱,接四路220伏电出来,每路共十个火锅用,怎么接火线和零线...

1、当然，也可以从中间开关输出接出三路，左边补一路，就四路，还可以从右边开关下面接出三路，左边补接一路，就四路。但是每一路都要和下面的蓝色线零线搭配，才能构成220v电压供使用。

2、常用的接线方法是用汇流排，(只有火线，零线用汇流排）地线接在一起用接线端子。两极总开关为：上进线，下出线，如：DZ47-63 2P 40A或NB1-63 2P 40A。分开关为：下进线，上出线，如：照明开关DZ267-32 16A，漏电开关DZ267LE-32 20A。

3、地线的对地电位为零。使用的电器的最近点接地。零线的对地电位不一定为零。零线的最近接地点是在变电所或者供电的变压器处。

4、一个照明回路的三根电线分别是火线（L）、零线（N）、地线，在三孔的插座中，上孔连的是地线，左孔是零线，右孔是火线。按照这个顺序去接电线即可。大陆普遍用红色表示L 英文简写L（LIVE）线，也就是火线；蓝色代表N（NEUTRAL）线，也就是零线；黄绿相间（俗称花线）表示地线（E线）。

5、分别接到各空气开关上，分配给各个房间的照明或者是插座，插座必须用带漏电保护的空气开关。至于零线则直接从总开关下口引出，接到零线端子排作为零线的进线，灯具、插座等用电器的零线直接接入端子排。接地线直接接端子排再往外分。可能说的有点繁琐了，慢慢研究。

6、配电箱的作用是安装电气设备的电源供给与操作使用的中间设施。是电路的重要组成部分。看三相电和单相电组成两种电源电路。4根线接入4P开关里，有N标志的接零线。其余的3孔接三根火线，这样三相四线的进线就接入配电箱了。这个开关就是电源和负载的连接桥梁。也是三相四线漏保开关。

家用三相电如何转220伏。

1、接一个变频器。采用变频器也可以实现380伏改220伏，不过成本相对较高一些。串联电阻。如果单相设备功率不大，那么可以串一个电阻，也可以将380V变成220V。那么，在将380伏改220伏时，能不能通过接地作零线的方式来实现，也就是做一个接地装置，然后从地上拉一根线作零线。

2、第一种就是做个“伪零线”。直接将大地作为零线，接地需良好，三相任取一相即得到220V电压 第二种照明设备星接。用灯座购买三个灯泡或相同功率的其他负载，根据星型连接三个灯泡，中性点和相线电压为220V。

3、三相电是三个火线，三个火线和火线之间是380伏，其中的任意一个火线和零线都是220伏，所以要接出220伏电压方法就是在380伏上取一根火线和零线组成连接就可以了。三相电源采用三角形连结时，线电压等于相电压。即两条火线间电压为220V；此时U、V、W三条均为火线，两火线之间电压即为220V。

4、利用配电柜，从三相四线里面分出零线。从三相四线漏保开关的下端接出3根线再进入分3P开关的上端，作为电机的电源开关。然后就能够将380V电转换为220V电。具体操作步骤如下：第一步：配电箱的作用是安装电气设备的电源供给与操作使用的中间设施。是电路的重要组成部分。看三相电和单相电组成两种电源电路。

5、完全正确，这是星型接法，这样每个用电器的端电压就是220v。但有一点：非常危险，因为中心点悬空，当三个电器运行正常时，中心点电位为0，只要其中的一个用电器烧毁（不管最后造成短路还是断路），那么中心点（就是你拧在一起的那个点）的电位就会偏移，不再是0电位。

双电源转换开关接线图

接线解析图如下：一般步骤：①按顺序逐个断开自备电源各断路器，顺序是：双电源切换箱自备电源断路器→自备电源配电柜各断路器→发电机总开关→将双投开关拨至市电供电一侧。②按柴油机停机步骤停机。③按顺序，从市电供电总开关至各分路开关逐个闭合各断路器，将双电源切换箱自市电供电断路器置于闭合位置。

二，双电源转换开关的接法 首先确定是采用全自动接线方式，还是自动加手动接线，是否需要启动发电机。如果是全自动接线先将101与103，104与105接通，然后再将106与303，106与305接通，接着将101与302接通，最后将201与206接通，此时就是全自动的接线方式。

第一种方案：两个交流接触器接触器接触器的选型：接触器的额定电流值可参考负载的工作电流，如上图所示的CJX2-1801，接触器额定电流为18A，负载的工作电流最好不要超过12A。两个交流接触器，至少有一个接触器的辅助触点为常闭点。

家用换气扇电机红黄蓝三根线是怎么连接的?

1、家用换气扇电机与电源线接线时，红色线与红色火线相接，蓝色线与蓝色零线相接，黄色线与黄色接地线相接，接头一定要连接牢固并用绝缘胶带将接头分别缠接牢固。电机所接电源应为交流220V的市电，否则电机会不工作。

2、电机的红线和开关的红线连接一起。电机的黄线和开关的黄线连接一起。电机的黑线和开关的蓝线连接一起。电容的二根黄线一根到红线，一根到黄线。开关的红线是火线，开关的划线是零线，电容并在红和黄线是控制正反转。

3、把电容的两根线接电机的黑，黄，然后电机的红，黑接开关的红，黄。开关的蓝用胶布包上。

4、红色接火线。兰色接零线。黄线，应该是黄绿线接地线。没有地线就空起来。

380V转220V的配电箱空开接法图解

1、V是工业用电电压，220V是家庭用电电压。如果铭牌上标着电压220/380V，接法△／Y，是告知使用者该电动机可以在三相220V电源条件下接成三角接法，在三相380V的电源条件下以星形接法使用，适应两种不同的电压。如果电源电压是220V，就应接成三角形。

2、步骤②：接线。我们此时就可以从380V电路中火线中接出来一根电线，接到我们所选择的空气开关上口火线的接线端子上。然后我们从380V电路中的零线接出来的一根线接到我们所选择的空气开关的零线的接线端子上。这样就完成了电路380V转220V的接线。

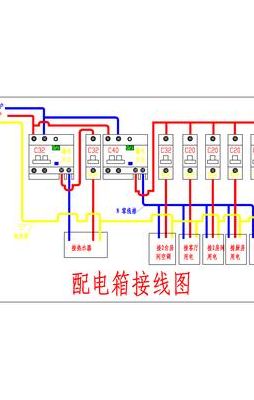

3、一般家用配电箱接线图如下：配电箱按照结构分为两种 （1）焊接结构：简单的把钣金件经过裁剪、折弯、开孔然后焊接起来。（2）拼装结构：把钣金件分开加工，每个部件加工好以后在组装，用螺丝和三通加固锁死，外观漂亮，操作简单，可以节约大量的运输成本。

4、下面就具体来看看空气开关的接线方法： 接室内线：下方标有字母 N就接版零线，室内所有的零线都要接这里；权下方标有字母A1就接照明线（电灯）的火线；下方标有字母A2就接插座线的火线分路；下方标有字母A3 就接空调线的火线分路。 接进户线（外面进来的电线）：在上方标有字。

5、地线直接接在地线接线柱上，零火线先要过双极总开关后，零线接到零线柱上，然后各个回路的零线全部接到零线柱上，火线经过总开关后并联接到各分路的空气开关上，然后各个回路的火线再由各分路的空气开关输出。
