一开双控开关接线图解（一开双控开关接线图解控制一个灯）

一开五孔双控开关和一开双控开关接线图

1、一开五孔双控开关接线图。一开双控开关接线图。

2、一开及双开五孔插座接线如图：插座模块：L孔接火线，N孔接零线，PE孔接地线。开关模块：L孔接火线，L1孔接灯的控制线L2接硬卧一个灯的火线。灯的零线和电源的零线并联 接线的注意事项：接线的时候断电，零火线分清楚。

3、一开五孔开关背面有LLLLL5五个开关插孔。首先将红色的火线接入到L2接口。之后使用改锥将火线螺丝宁静，防止松掉短路。之后将连根黄色的零线接入到L3跟L5。将剩余的两根开关控制线分别接到L1跟L4。这样一开五孔双控开关就连接好了。

4、如图即可。虚线是代表你的上图的开关和插座边线，小方框代表接线孔。L是开关中心触点，按下时，接通L1，灯亮，抬起时，灯灭：L2是另一路电器的控制线，没有就不接。五孔插座内部已经连接好，外面的接线孔如图接线后，保持始终有电状态（不受开关控制）。

单开双控开关怎么接线?

1、我们单独拿两个双控开关和一个照明灯来具体介绍。双控开关接线柱一般标有L，L1，L2。当L端进线时，L1和L2有一端和L接通，按动开关后，L1和L2的另一端和L接通。我们先用斜口钳将线剥好皮，注意不要留有太长线头，以免触碰到。

2、单控开关接线图很简单，其中L接线端接进线火线，N接线端接出线端火线并且接到灯泡的火线端，而零线直接接到灯泡的零线端即可。

3、单开双控五孔插座接线，准备好单开双控五孔插座，在开关插孔上接2根线，在接在开关插孔的2根线上再接上2根线；具体的操作步骤如下：准备好单开双控五孔插座。翻到背面。如下图：在开关插孔上接2根线。在接在开关插孔的2根线上再接上2根线。将开关插孔与插座插孔串联。

4、准备好2个单开开关。将一根线同时连接2个开关的上孔。将一根线同时连接2个开关的下孔。将其中的一个开关接出一根红色火线。将另一个开关接出一根黄色零线。就接线完毕了。

5、具体方法如下：将两个开关分别装到两端，用电线连起来。选择电线；一般照明灯的功率都比较小用5mm的线就可以了。接线时要注意，L为入和出线口，L1，L2，为两个开关的连线口。

6、单控开关后面是L 、L L2接法：L孔是公共端接火线，LL2孔接灯的控制线。如果接单控，对开关的控制方向没要求时，LL2两个孔随便接一个。

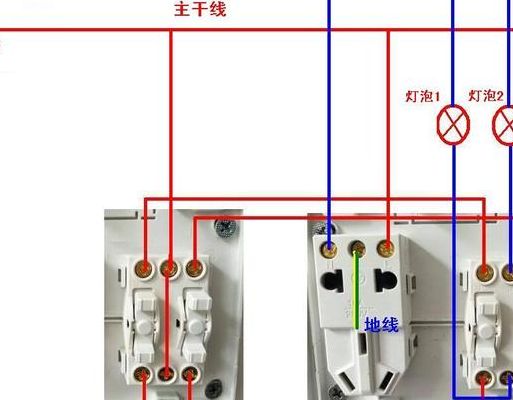

两个开关一个插座接法图

1、第二图和第三图，有明显的差别，就是火线接的不对，自然就没有电了。从第三图看，送走电的，是绿线（送到其它插座的火线）！ 而你接的绿线，没有连接到火线上。没有其它原因，就只是这一点。

2、请拍照上传，以便给你标注清楚如何连接，因为每个厂家的产品结构和接口标注都是有一定差别的。

3、如果并联的这个插座要随着灯亮而通，灯灭而断，那么，与灯连接的两条线随便什么地方都可以接线连接插座。如果并联的这个插座始终通电，而且想用插座上自带的开关控制，那么，此开关把图中的一个开关替代掉插座直接接在输入端的火线和零线上。

4、如图：在两个不同的地方控制同一盏灯，在新房装修中十分常见，许多人在给房子装修的时候，都想改装照明的线路，使得单控开关变成双控开关，这样不仅大大的方便了我们的使用，还能节约资源，做到环保绿色装修。

5、图解：首先要有个一开五孔开关。把开关L点和插座L点连起来，进线火线（红线）接插座上L点，进线零线（蓝线）在开关里跟灯（蓝线）合并接插座N点，灯（红线）接开关L1点或L2点都可以，插座还有个点是接地，一般是用双色线。

一开双控有几种接线方法?

1、有4种接法，分别为：1》L接相线，L1接控制线。2》L接相线，L2接控制线。3》L1接相线，L接控制线。4》L2接相线，L接控制线。

2、所谓一开双控，严格来说应该是一个开关实现两个功能。现在很多人把一灯双控(两地控制)也称为一开双控，下面是实物接线图，用两个单刀双掷开关在两地控制一盏灯。下面是原理图。它的接线就只有一种方法。

3、一灯双控共有三种接线方法，各有利弊。第一种接线方法（既安全又实用）这种接法最常见也最实用，零线接灯，火线接开关L，两个开关之间为双联线，另一个开关的L接灯，为灯的控制线。第二种接法（安全）这种接法也是安全的，但是两个开关之间多用了一条线，所以不采纳。

4、双控开关有5种方法接线：最常见的双控接法，公共端（公共端的标识为L或COM）接火线或灯线（两个开关，一个接火线一个接灯线），再将剩余两个接线柱彼此连接。接线时，可以把两个开关的L1接线柱接在一起、L2接线柱接在一起。也可以将两个开关的L1接线柱和L2接线柱彼此连接。

5、该接线方式如图3所示。其布线方法是：甲、乙双控开关均有中性线和相线，然后在甲、乙开关位各引1条单线至灯具所在位置。在这里应该注意，引人2个双控开关的相线必须是同一相，否则不能采用该接线方式。
