二极管正负电路图（二极管正负实物图）

5v电源,想接一个5v的稳压二极管,在是电路中串联还是并联,正负极怎么接...

如果将稳压二极管直接并联在5V电源两端，如下图：会出现两种可能：如果5V电源输出的电压低于二极管的齐纳击穿电压（额定电压），例如5V电源实际输出01V电压，二极管击穿电压为08V，则二极管无法击穿工作在稳压状态，那么二极管就不起作用、形同虚设。

稳压二极管并联在电路中的，稳压二极管是反相接的哦。就是二极管负极接电源，正极接地的。当加载在两端的电压超过稳压管的稳压值是，管子就会被击穿导通，从而起到稳压的作用的哦。

对标志不清楚的稳压二极管，也可以用万用表判别其极性，把万用表打到测二极管的档位，两表笔放在二极管的两端，交换两端再测一遍听到万用表的蜂鸣器叫了，那这时红表笔接触的那端就是正的，黑表笔那端就是负的。

在电子电路中，将二极管的正极接在高电位端，负极接在低电位端，二极管就会导通，这种连接方式，称为正向偏置。当加在二极管两端的正向电压很小时，二极管仍然不能导通，流过二极管的正向电流十分微弱。

串联降压好，特别是用电器的电流不太大，电压要求不需要太准的情况下，串联后电压4V，串联一个4v稳压二极管降压即可。如果需要电流较大可以采用一般稳压电源即可，电源效率可以为65%以上。如果并联，两块锂电池容易自放电浪费电能，另外需要开关电源升压，小型的开关电源效率一般难以达到65%，加上自放电，就效率更低。

如何从外观上辨别整流二极管in4007和普通发光二极管的正负极?

N4007有白色环的一端是负极；发光二极管长腿的是正极，如果已经剪短，则二极管里面面积大的极是负极。

观察外壳上的符号标记。通常在二极管的外壳上标有二极管的符号，带有三角形箭头的一端为正极，另一端是负极。观察外壳上的色点。在点接触二极管的外壳上，通常标有极性色点(白色或红色)。一般标有色点的一端即为正极。还有的二极管上标有色环，带色环的一端则为负极。

发光二极管：观测时，长脚为正。用表测时如图：若表有读数，则此时红表笔所测端为二极管的正极，同时发光二极管会发光。若没有读数，则将表笔反过来再测一次；如果两次测量都没有示数，表示此发光二极管已经损坏。稳压二极管：有黑圈的一端为负。

面接触型二极管的“PN结”面积较大，允许通过较大的电流（几安到几十安），主要用于把交流电变换成直流电的“整流”电路中。1 平面型二极管是一种特制的硅二极管，它不仅能通过较大的电流，而且性能稳定可靠，多用于开关、脉冲及高频电路中。

二极管的识别小功率二极管的N极(负极)，在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极(正极)或N极(负极)，也有采用符号标志为“P”、“N”来确定二极管极性的。发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。

怎么比较二极管正负极点位大小,这种电路图不怎么会看。

1、这个判断很简单啊，首先要看电源和二极管之间能不能形成一个电流回路。拿图一来说：D2的正极连接着15V电源的负极，也就是说D2是反向串接在15V电源上的，二极管反向截止，因此电流无法到达15V电源的负极，因此D2是不可能导通的。

2、二级管是具有单向导电性的，有正向电压和反向电压，正向电压一般很低，反向电压很高，就二极管的符号看，大那头表示正极，小那头表示负极，二极管如果反接就是截止，二极管两端的电压为反向电压，反接一般是做稳压用，正接的作用就有很多，比如整流、限制电流的流向、为某部分电流提供回路等。

3、判断二极管是否导通，关键是看它两端的电位差是否 U正-U负 大于等于0.7V，如果二级管的正极电位比负极电位大0.7V，它就导通了，然后你再计算输出电压。

4、整流桥错误的测试方法：用电表的电阻档来测二极管的通断，电表的红表笔是负电压，黑表笔是正电压，这种情况下会把测试结果为：二极管的正极是负的而负极是正的。整流桥正确判断二极管的正负方法：有黑环一端为负，或引线短的一端为负。

5、图a中的6V只是表示二极管负极的电位为6V， 举个例子，如果A点电位也为6V的话，此时二极管D不会导通的， 通过二极管的电流就为0。只有二极管正负极的电位差大于等于二极管的导通电压，二极管中才会有电流流过。

6、我们知道二极管要导通PN结要正偏，我们知道D1 D2并联，所以我们只要比较D1D2的负极和正极点位就可以了。

二极管的正负极怎么区分?二极管图示正负极

通过外观判断二极管正负极（极性）二极管常见封装为两脚直插和贴片，负极（K）一端一般都标有一条横线，另一端为正极（A），如下图所示：图1　直插封装二极管的正负极 图2　贴片二极管的正负极 利用万用表判断二极管正负极（极性）如果二极管的正负极标记模糊不清，可以用万用表进行测试判别。

普通二极管 普通二极管，有色端标识的一极为负极，另外一端则为正极。、发光二极管 ①长脚为正，短脚为负。②如果脚一样长，发光二极管里面的金属极大点是负极，小的是正极。③如果眼睛看不清，可打开万用表，将旋钮拨到通断档，将红黑表笔分别接在两个引脚。

普通二极管 普通二极管，有色端标识的一极为负极，另外一端则为正极。发光二极管 ①长脚为正，短脚为负。②如果脚一样长，发光二极管里面的金属极大点是负极，小的是正极。③如果眼睛看不清，可打开万用表，将旋钮拨到通断档，将红黑表笔分别接在两个引脚。

如何区分二极管正负极,在电路图中如何画

通过外观判断二极管正负极（极性）二极管常见封装为两脚直插和贴片，负极一端一般都标有一条横线，另一端为正极 利用万用表判断二极管正负极（极性）如果二极管的正负极标记模糊不清，可以用万用表进行测试判别。

①长脚为正，短脚为负。②如果脚一样长，发光二极管里面的金属极大点是负极，小的是正极。③如果眼睛看不清，可打开万用表，将旋钮拨到通断档，将红黑表笔分别接在两个引脚。若有读数，则红表笔一端为正极；若读数为“1”，则黑表笔一端为正极。

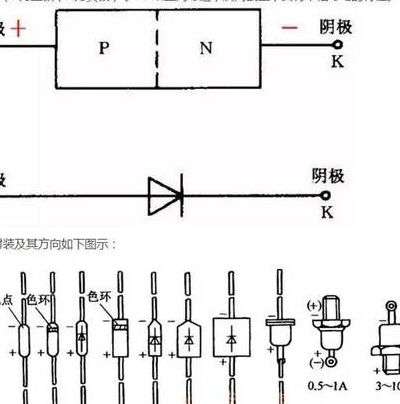

如下图所示，是各种二极管在电路中的表式符号，图中正负极均已标出。

区分二极管正负极的方法主要有两种：外观识别和仪器检测。电路图中二极管的画法是将其表示为一条带有箭头的线条，箭头表示正极，尾部表示负极。详细解释：区分二极管正负极的方法 外观识别：大部分二极管外观上会有标识，常见的标识有“+”号和“-”号，分别代表正极和负极。

上图两二极管中，第一幅图中左边是负极，右边是正极，第二幅图中左边白色部分是阴极右边黑色部分是阳极。想了解更多可以找本电子基础看看有关PN结的内容。拓展：关于整流二极管：整流二极管(rectifier diode)一种用于将交流电转变为直流电的半导体器件。二极管最重要的特性就是单方向导电性。

发光二极管，长脚为正，短脚为负。如果脚一样长，发光二极管里面的大点的是负极，小的是正极。万 用表中：红表笔接“+”，黒表笔接“-”；在测发光二极管时，低阻档测不出来.可用RX10K档测.两表笔接触二极管的两极。如果电阻较小.黑表笔所接是 正极.电阻较大.黑表笔所接是负极。

发光二极管的电路符号怎么画,哪边是正极

1、①长脚为正，短脚为负。②如果脚一样长，发光二极管里面的金属极大点是负极，小的是正极。③如果眼睛看不清，可打开万用表，将旋钮拨到通断档，将红黑表笔分别接在两个引脚。若有读数，则红表笔一端为正极；若读数为“1”，则黑表笔一端为正极。

2、电路的符号如下：分辨正负极如下：发光二极管，长脚为正，短脚为负。如果脚一样长，发光二极管里面的大点的是负极，小的是正极。万用表中：红表笔接“+”，黒表笔接“-”；在测发光二极管时，低阻档测不出来.可用RX10K档测.两表笔接触二极管的两极。

3、如下图所示，是各种二极管在电路中的表式符号，图中正负极均已标出。

4、发光二极管电路图符号如图片说明。发光二极管电路图符号比较特殊，用文字描述相对麻烦一些，如下图说明，正极要接在正电源上，负极要接地，因发光二极管大多的电流在20ma左右，所以必须要串合适的电阻来达到阻流的作用。如下还，还是比较形象，两个向外的箭头，表示是向光发射光。这些是电子线路的基础。
