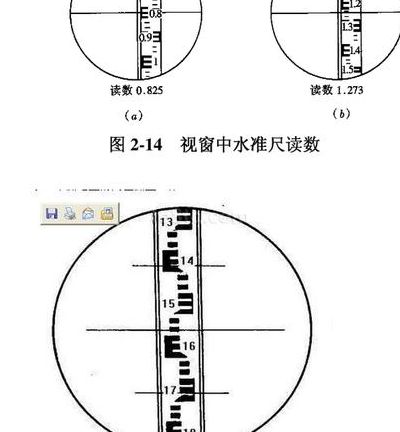

水准仪标尺读数图解（水准仪标尺读数图解 图示）

水准仪标尺为什么要设黑白和红白两面,而且要有一对两个不同的标尺.两...

双面尺必须成对使用，两根尺黑面起始读数为零，红面起始读数分别为4687mm和4787mm，就四等水准测量来说。比如4687这把水准尺，如果黑面读数为1000mm，假定没有误差，则红面读数应该是5687mm。但是实际上测量总是有一定误差，所以黑红面读数差（黑面读数+4687-红面读数）的大小能反映观测精度的高低。

水准仪是水准测量的主要仪器，按水准仪的精度可分为DS05，DS1，DS3及DS10等几种等级(型号)。“D”和“S”表示中文“大地”和“水准仪”中“大”字和“水”字的汉语拼音的第一个字母，通常在书写时可省略字母“D”，下标“05”，“1”，“3”及“10”等数字表示该类仪器的精度，见表2-1。

水准标尺(levelling staff)，简称水准尺。是配合水准仪进行水准测量的主要工具。一般长3m，分普通水准标尺和精密水准标尺两类。

）基座 基座构成与功能同经纬仪。2)照准部 照准部由望远镜，水准器和控制螺旋等组成，能绕水准仪的竖轴在水平面内作全圆转。望远镜：作用是照准和提供一条水平线(视准轴)，并在水准尺上读数，构造与前述经纬仪上的望远镜基本相同。水准器：照准部上有两个水准器。

水准仪的使用方法图解

这里就讲一下常用的光学水准仪的使用方法：在正式使用水准仪之前，需要做的就是认识仪器，要了解仪器各部件的名称及其作用并熟悉其使用方法于此同时还要熟悉水准尺的分划注记。

水准仪测标高计算公式图解：计算公式：两点高差=后视－前视。已知高程+高差=待测高程 (高差法) ； 高差=前视度数-后视觉读数。已知高程+已知高程点读数=H； H - 待测点读数=待测高程 (等高法)。含义 水准仪是建立水平视线测定地面两点间高差的仪器。

在未知两点间，摆开三脚架，从仪器箱取出水准仪安放在三脚架上，利用三个机座螺丝调平，使圆气泡居中，跟着调平管水准器。水平制动手轮是调平的，在水平镜内通过三角棱镜反射，水平重合，就是水平。

水准仪的使用包括：水准仪的安置、粗平、瞄准、精平、读数五个步骤。 安置 安置是将仪器安装在可以伸缩的三脚架上并置于两观测点之间。 首先打开三脚架并使高度适中，用目估法使架头大致水平并检查脚架是否牢固，然后打开仪器箱，用连接螺旋将水准仪器连接在三脚架上。

水准仪气泡位置怎么看?

1、当气泡位于水准仪标尺中心线的正中央时，说明物体已经水平了。如果气泡偏向标尺的左边，则说明测量的物体右侧较高；反之，气泡偏向标尺的右边，则说明测量的物体左侧较高。

2、气泡往哪边偏，就是哪边高了。同时调节两个螺丝，让气泡回到中心位置。

3、安置 首先，打开三脚架，高度适中，使三脚架头部大致水平，检查三脚架是否牢固，打开仪器箱，将水平仪连接到三脚架上，如下图所示。粗平 然后，水平气泡通过使用底部螺旋放置在圆索引圆中。在调平过程中，气泡的移动方向与拇指的移动方向相同，如下图所示。

4、精平与读数 眼睛通过位于目镜左方的符合气泡观察窗看水准管气泡，右手转动微倾螺旋，使气泡两端的像吻合，即表示水准仪的视准轴已精确水平，这时，即可用十字丝的中丝在尺上读数，现在的水准仪多采用倒像望远镜，因此读数时应从小往大，即从上往下读，先估读毫米数，然后报出全部读数。

5、如果你是用的水准仪是经过校核后的，也就是说，圆水准轴平行于仪器竖轴（仪器的竖轴处于铅垂）。

水准仪怎么读数?

1、水准仪读数是水准仪整平后对准5米的塔尺或3米木质双面标尺，水准仪调焦后可以清楚地看清标尺三条横线时，精确地读出三条横线的读数。水准仪的使用包括：水准仪的安置、粗平、瞄准、精平、读数五个步骤。

2、读出上丝和下丝读数，代入公式D=（上丝读数-下丝读数）*100（cm化为m）；D的值就是前(后)尺到水准仪的距离。注意：s2精度一般不低于0.1m。

3、正像水准仪水准仪型号S3后面跟着“E”，读数时候从尺的下端往上端读倒像水准仪，读数时候从尺的上端往下端读2读数时，先看水准尺上的大个“E”字的“尖”，那是每一个10厘米的起点然后就像读直尺。

4、水准仪看读数的方法：水准仪的读数需要看水准尺，一般水准仪的目镜和物镜之间可以读数的那面镜子上会有刻度（如十字丝），水准尺上也会有刻度，当视线在上下刻度之间时，读数应取二者的中值。现在我们来详细解析水准仪如何读数。首先，要了解水准仪的基本构造。水准仪主要由望远镜、水准器和基座三部分组成。
