家装三控双联开关接法（三联三双控开关）

三相开关怎么接线啊?

1、三级（3P）：380V 三相火线全部进开关，零线N直连不进开关。断开时，切断三相火线，不切断零线N。四级（4P）： 380V三相火线一相零线全部进开关。 断开时，三相火线一相零线全部切断。

2、三相按钮开关的导线颜色：火线：红色；零线：蓝色；来回线：绿色。

3、接线三相开关的步骤如下：首先，准备好三个开关，确保它们背面有多个布线孔。找到开关的安装位置，通常在墙上的插座附近，以便后续的布线操作。第二步，根据开关的接线图，使用两根跳线将三个布线孔连接起来，这些跳线用于连接电源的热线路。确保跳线连接正确，避免短路或漏接。

4、漏电保护器接线方法：根据不同的电气设备的供电方式选用不同的漏电保护器。单相220V电源供电的电气设备，应选用二极二线或单极二线式漏电保护器。三相三线式380V电源供电的电气设备，应选用三极式漏电保护器。

5、一个空开下属三个用电支路，每一支路受一个漏保保护。三个漏保各尽其责，互不干扰。具体接线是：三个漏保上桩头并联后进空开下桩头。空开上桩头为供电进线端，漏保下桩头是各支路用电设施。3个开关并联到起，或设一个总开关，另外两块作分路开关。先了解空开的各个部位作用名称。

6、三相漏电开关怎么接线 三相漏电开关也就是三根火线，一般是黄色、绿色和红色，一根蓝色的零线，三根火线之间的电压是380V，每根火线对零线间的电压是220V。单项的漏电开关一般接线处都会标有左零右火，按照指示接线即可，不管是三相还是单相的漏电开关都可以遵循上面进线、下面出线的原理。

三开双控怎样接线

1、首先要保持电源处在断电状态。如果用三开开关控制三个用电器，可以将三个用电器的一根连接到零线上。在开关上有一个带字母N的接口，是蓝色的，这个就是用来接零线的，所有的零线都需要接在这里。接着把三个用电器上的另外三根线分别接在开关的1A、2A、3A上。然后将火线连接到空着的接口就可以了。

2、实现三个双控开关控制，需要在双控开关内部安装一个220V继电器，该继电器应具备两组动合触点和两组转换触点。继电器的线圈可以通过一个开关连接到220V电源，这个开关可以是双控开关，也可以是一个单刀开关或自锁开关等。

3、步骤1：首先，确认三开双控开关背面的接线柱，包括LL1L1LL2LL31七个接线柱。步骤2：接着，准备四根电线。将电线分别连接到L1和L2形成一组，L1和L3形成一组，L11和L12形成一组，L11和L13形成一组，将这些组合串联起来。

4、在开始任何接线工作之前，务必将电源断开，确保操作安全。 打开三开双控开关的盖子，仔细观察内部结构，通常会有六个接线端子，分别标识为LLLCOMCOMCOM3。其中，L代表火线，COM代表零线。 将电源的火线（L线）连接到三开双控开关的L1端子。

双联三控开关接线图?

接线图如下：从电源火线分出3根线，分别接到灯的3个开关，从3个开关出来的3棵线都接到灯的一端，从灯的另一端出来一根线接到电源的零线。 这是一次线路中的一种，单联3控，首先要了解3个开关单开.与别的单开不同，这种单开有三个接钱柱， 电源的火钱接入第一个开关的中间接柱。

开关分单控双控，单控每组二个桩头，双控每组三个桩头。

三个双控开关控制：装一个220V继电器(两组动合、两组转换)在双控开关内部。触点连接如下图的原理，线包通过一个开关接220V，可以是双控开关也可以是一个单刀开关或自锁开关等。两个双控加一个双刀双位。

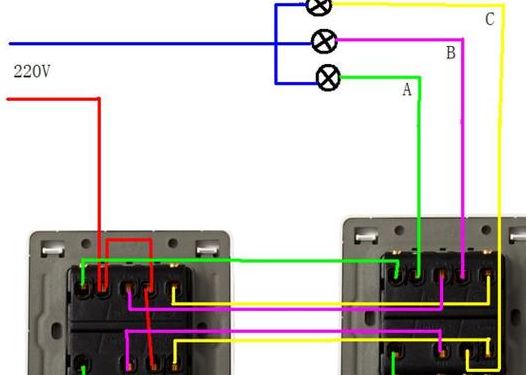

三联双控开关接线图：接线图中展示的为两个三联开关可同时控制三盏灯，原理与单联双联开关接线的原理是一样的，这里只是增加一个开关与一盏灯！备注：示意图中“LLL3”与其他产品中“comcomcom3”“LA、LB、LC”对应，为同类接口。

三控开关怎么安装

三控开关的接线方法从电源火线分出3根线，分别接到灯的3个开关，从3个开关出来的3棵线都接到灯的一端，从灯的另一端出来一根线接到电源的零线。这是一次线路中的一种，单联3控。首先要了解3个开关单开，与别的单开不同，这种单开有三个接钱柱，电源的火钱接入第一个开关的中间接柱。

(1) 首先要保证电源已经关闭。(2) 把三控开关标有 COM 的端子分别接到电源线、灯具线和另一个开关的 COM 端子上。(3) 把三控开关标有 L1 的端子分别连接到电源线、灯具线和另一个开关的 L1 端子上。(4) 把三控开关标有 L2 的端子与灯具线连接。

安装前，要切断电源，严禁带电安装，并由专业人员安装。打开包装盒，取出开关，用螺丝批伸进开关下端缺口处，往上轻轻用力扳起，即可脱离面板。L1为输入端，L2为常闭输出端。L3为常开输出端。

三控三开的开关怎么接首先要准备三个开关，电线若开、两个一开双控开关以及一个双开双控开关。把电线里的火线和单控开关L相连接，引出控制线L1和L2。将引出的L1和双控开关的L1连接，L2和双控开关的L2连接。双控开关的左侧L1和右侧开关的L2连接，L2与L1连接。

三开双控开关如何接线?

1、首先要保持电源处在断电状态。如果用三开开关控制三个用电器，可以将三个用电器的一根连接到零线上。在开关上有一个带字母N的接口，是蓝色的，这个就是用来接零线的，所有的零线都需要接在这里。接着把三个用电器上的另外三根线分别接在开关的1A、2A、3A上。然后将火线连接到空着的接口就可以了。

2、双联单控开关的接线与单开单控开关类似——L（有些品牌把L写作COM）接线柱为进线，L1，L2分别为两个开关按键所对应的出线。出线接到哪个灯具上，按键就控制哪个灯 单开双控开关中的L为进出线接线柱——两个双控开关同时使用，其中一个L接进线（火线），另一个L接出线（灯线）。

3、三开双控开关有三个开关按键和两个控制回路，接线时需要将火线连接到每个开关按键的公共端，再将每个按键的另一端连接到灯具的线路中。同时，将两个控制回路分别连接到两个开关的公共端，然后将每个开关的另一端连接到另一个灯具的线路中。

4、在双控开关内部。触点连接如下图的原理，线包通过一个开关接220V，可以是双控开关也可以是一个单刀开关或自锁开关等。两个双控加一个双刀双位。三控开关有别于双控开关，三控开关因为控制面板上开关按钮的不同可以分为单联双控开关、双联双控开关、三联双控开关，按照联数的增加接线困难也会。

灯双联三控怎么接法

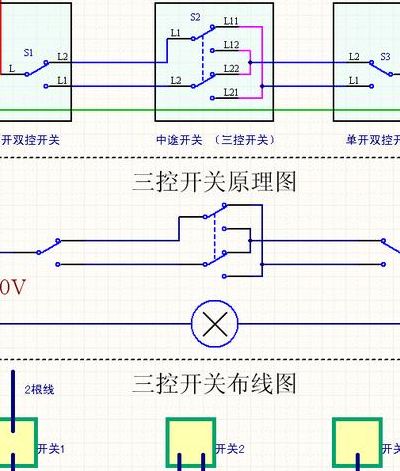

要两个双控开关，一个多控开关。火线进入一个双控开关进线孔，另两个出线孔进两根线到多控开关两个进线孔，多控开关还有4个孔，L11跳线连L21，L12跳线连L22，L11，L22分别接两根线到另一个双控开关出线孔，它的进线孔连灯，灯连零线。

接线图如下：从电源火线分出3根线，分别接到灯的3个开关，从3个开关出来的3棵线都接到灯的一端，从灯的另一端出来一根线接到电源的零线。 这是一次线路中的一种，单联3控，首先要了解3个开关单开.与别的单开不同，这种单开有三个接钱柱， 电源的火钱接入第一个开关的中间接柱。

第一步，接第一个双联开关与多控开例关的连线。见下图所示：第二步，多控开关与另一个双联开关的接线。见下图所示：第三步，双联开关与照明灯相连接。见下图所示：第四步，将图四中与开关连接的红色线的另一端接电源火线上；将图五中与灯头相接的黑色线的另一端接电源的零线上，至此接线完毕。
