卫生间浴霸开关安装图（卫生间浴霸开关位置图）

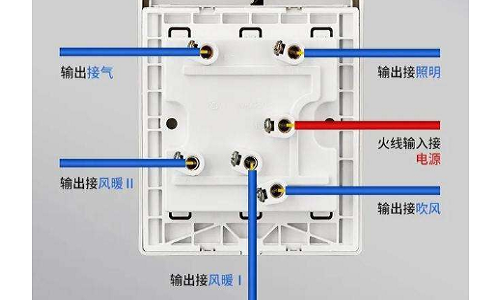

卫生间五合一浴霸开关怎么接线啊?

1、五合一浴霸的接线方法如下： 接入零线：零线需要接入浴霸开关内。 接入火线：火线直接接到浴霸的火线接线端口上。 接入照明线：照明线要接入浴霸开关的照明线接线端口。 接入排气线：排气线要接入浴霸的排气线接线端口。 接入取暖线：取暖线要接入浴霸的取暖线接线端口。

2、卫生间五合一浴霸灯开关有五根导线，分别为加热、照明和排气两种方式。剩下的是一根普通的电线连接到零线，零线和电源零线是并联的。

3、风暖浴霸五合一开关接线时先将开关后面的几个开关接口串联起来，如图中蓝色线所示。之后再风暖开关以及电源开关上分别连接黑色的电源线路。保持开关线路畅通。之前因为几个开关已经串联，所以不必都连接电源线。之后两根黄色的线分别连接换器开关跟风暖开关，用来作为控制线。这样接线就连接好了。

4、五合一浴霸开关一共六根线，五根火线，一根零线，开关面板后面的线都是接火线的，零线直接和浴霸的零线接通，开关上面切记不可以接零线，也就是说开关只控制火线，零线不用控制。浴霸在接线之前，可以先了解下关于浴霸的电气接线图，清理完全部电路以后就可以进行接线了。

5、首先，将四个开关火线与电源的四个小开关模块进行并联连接。接着，将两个加热、照明、排线的控制线分别接入相应的接线孔中。以下为接线图解：卫生间五合一浴霸灯开关共有五根导线，其中包括加热、照明和排气两种方式的导线。剩余的一根导线为普通电线，需连接到零线上，而零线则与电源零线并联。

6、浴霸下开关有五根线，分别是两路取暖、一路照明、一路排气。剩下一根是公用线接零线，零线和电源零线并联连接。四位开关火线分别和四个开关小模块并联起来，然后是两路取暖、照明、排气的控制线，分别接入对应的接线孔。

浴霸专用开关118型插座底盒面板卫生间四开五开四合一五合一通用怎么接线...

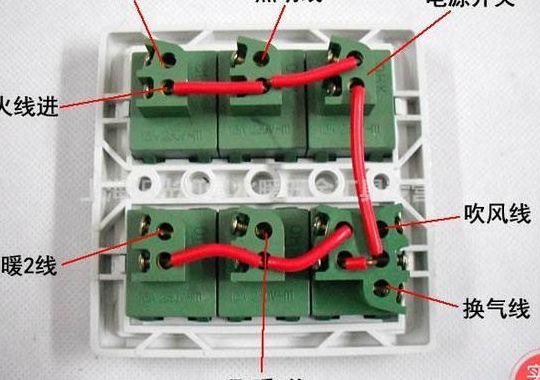

1、接线与面板有关，要解决问题，需上照片。上图是“118型通用风暖浴霸专用开关面板插座4开五开三四合一五合一防水”接线图。

2、串联。一般浴霸都会有一根线一般是6跟不同颜色的线，这6跟不同颜色的线，其中两根比较粗是用来结零线和火线的。其他的是控制灯暖、换气、以及照明的几根线。把这几根线分别接到浴霸的线控盒子内，按照开关的控制线接就可以。

3、按压测试 购买开关插座产品，可以通过按压面板来测试质量，只需要按住面板一端，另一端再用力按压，其面板不会有松动、下陷等，就说明质量是比较好的，因为优质的开关面板是很稳固的，需要专用工具才能打开。

4、家装装修，对于86还是118的开关的选用来说，推荐使用86的开关，因为86的开关通用性强、成本较低、购买方便、方便安装、安全性高，同时又是符合行业的相关标准，也是行业推荐的家庭使用的开关型号，所以在使用更加放心。

5、LA、LB、LC接输入火线，三个端点是并接于这根火线的；LALBLC1分别接需要控制的回路，每一个触点单独接一根线控制某一独立的线路。照明开关安装：(1)开关安装位置便于操作，开关边缘距门框边缘的距离0.15～0.2m，暗开关距地面高度3m。

浴霸开关5开6头接线图

红线的一头接在主机的零线端口上（如上图）、红线的另一头接在之前预留线的零线上、另外黄色线、黑色线、白色线、蓝色线不分色接在预留线的另外四根线上。在从开关处重新调试灯开关的位置（通电的情况下）。

是6线风暖浴霸接线路图如下：说明：6根线5开，分别是取暖的火线是2条，换气火线是1条，照明火线是1条，总火线是接通总火线，还有一个是总零线，另一个是试用插头线，即电源总线的火线和零线。首先，确定墙上线管红线是火线，然后墙上的黄色线是可以接开关的控制线1-5任意一个都行。

浴霸开关的线头较多，至少6根线，8根线也是正常的。对于一般用户来说很难接好。仅看照片很难确定每根线的属性，造成误判。并且风暖浴霸如果接线错误容易引起不热或者过热，轻则烧浴霸，严重的有火灾隐患。因此建议请电工师傅上门帮你检测、安装。

卫生间浴霸怎么接线?

1、带遥控的浴霸接线：先电源总开关关掉，把浴霸的零线直接接在220V电源的零线上，胶好。、六根线的浴霸一般是四位一体的组合开关，见下图：六根线分别是：褐、白、黄、黑、蓝。红。褐色是火线，其他五线均为出线，即控制线，电源褐色火线和蓝色零线分别按图例接线即可。

2、卫生间浴霸开关接线方法先来说说，地线，黄绿相间的那条，在插座上卫浴上方，接在浴霸的外壳。接下来.零线，还有大多数情况是蓝色或者黑色，但是在插座上卫浴下左方，连通接在了五个灯头的螺口接住上。

3、接线，接线时，建议关闭卫生间浴霸的灯泡，取下弹簧和面罩，按照接线图和端子符号接线，盖住端子盖，将剩余的电线放在天花板上。连接通风管，将通风管放入通风机外壳的通风口，然后选择正确的方向将浴霸柜放置在指定位置并稳定浴霸。安装浴霸面罩和灯泡。

4、你好，浴霸开关接线的供电线路有三条：地线，黄绿相间的那条，在插座上卫浴上方，接在浴霸的外壳。零线，大多数情况是蓝色或者黑色，在插座上卫浴下左方，连通接在了五个灯头的螺口接住上。火线，大多数情况之下是红色，在插座上位于下右方，连通接在三个开关的一个接柱上。

卫生间五合一浴霸灯怎么接电线,详细步骤,最好有图片。

卫生间五合一浴霸灯开关有五根导线，分别为加热、照明和排气两种方式。剩下的是一根普通的电线连接到零线，零线和电源零线是并联的。

浴霸下开关有五根线，分别是两路取暖、一路照明、一路排气。剩下一根是公用线接零线，零线和电源零线并联连接。四位开关火线分别和四个开关小模块并联起来，然后是两路取暖、照明、排气的控制线，分别接入对应的接线孔。

首先，将四个开关火线与电源的四个小开关模块进行并联连接。接着，将两个加热、照明、排线的控制线分别接入相应的接线孔中。以下为接线图解：卫生间五合一浴霸灯开关共有五根导线，其中包括加热、照明和排气两种方式的导线。剩余的一根导线为普通电线，需连接到零线上，而零线则与电源零线并联。

如图所示，把火线接入任意一个接线口的一端，并把它连接（串联）到其它接线口，然后，另一个接线口上的电线，分别接入浴霸上的对应的用电器就可以了。零线在浴霸的上面连接，开关里面的是控制线，即火线。（你的图片显示，你的连接方式有误）☆☆☆ 以上来自百度知道团队《装修我知道》 。

浴霸线怎么接 地线，黄绿相间的那条，在插座上卫浴上方，接在浴霸的外壳。零线，大多数情况是蓝色或者黑色，在插座上卫浴下左方，连通接在了五个灯头的螺口接住上。火线，大多数情况之下是红色，在插座上位于下右方，连通接在三个开关的一个接柱上。

霸的开关都会有文字标注，结合说明书可以根据电线的颜色进行接，图片上蓝色的线是火线，可以直接把线盒里的火线压入右上角带有蓝色线的孔内，其他电线可以试着接，打开的功能和实际不对再调整。
