千兆网线接法(千兆网线的接法？)

千兆网线的接法？

　　百兆网线做法： 橙白 橙 绿白 蓝 蓝白 绿 棕白 棕

　　千兆网线做法： 绿白 绿 橙白 棕白 棕 橙 蓝 蓝白

　　区别很大了。

　　看看下面吧：比较多了

　　千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。直通网线与我们平时所使用的没有什么差别，都是一一对应的。但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5

　　例如：

　　一端为：白橙、橙，白绿、兰，白兰、绿，白棕、棕；

　　另一端：白绿、绿，白橙、白棕、棕，橙，兰，白兰

　　走线要设计合理，保证合适的线缆弯曲半径，两端留出的冗余线缆要整理保护好，盘线时要顺着原来的旋转方向，做好标注。

　　注意管径和线槽的填充度

千兆网线水晶头接法是什么？

按水晶头铜片位置向上，从左到右按线序将接入水晶头

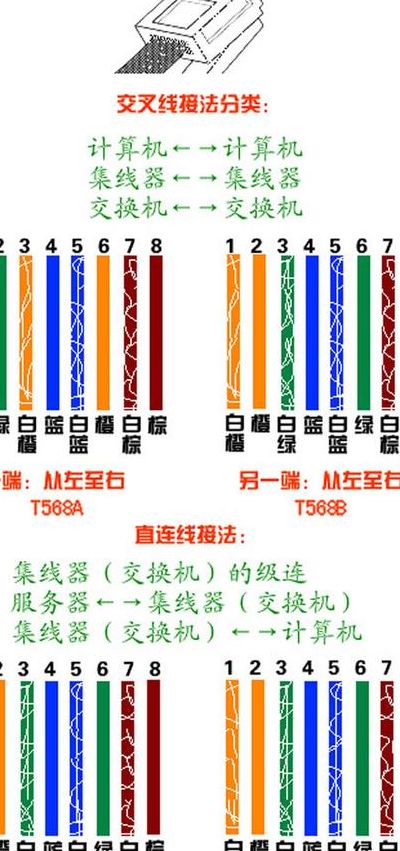

标准568A：绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕—8

标准568B：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--8；

目前常用的国际标准接法是T568B，因为电脑和路由器都可以自动识别交叉和直通网线，所以可以通用。千兆网线的直通线接法和百兆是相同的，两端都是568B的接法。

但在百兆网络中，网线在传输网络信号的过程中，只运用到橙白--1，橙—2，绿白--3，绿--6，这4条线芯，也就说即使其他4条线芯不用，在百兆网络下也能传输网络信号。

虽然理论上百兆网络也应该使用8芯网线以此来保持长距离的稳定传输，但目前来说，大部分的路由器仍然只有四个接触片来识别网线，也并没有在传输过程中造成很大的问题。

而在千兆网络中，网线在传输网络信号时，是一定要运用到8条线芯的，网线的四条芯是不能达到千兆网络传输的同时收发，也就是四条芯只能实现千兆网络接收数据或者发送数据，这两者不能同时进行。

千兆网线插座接法？

T568A的接法：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕

T568B的接法：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕

在正品网线插座上，8个接线卡口除了有标明568A标准和568B标准两种连接方式的色标外，还有标明每个内部接线端与前端针脚的对应序号，而且插座上的各种色标均非常清晰、极好辨认。

在接线时，你只须将双绞线中的各色线对打入对应色标的卡口即可。

网络面板怎么接千兆网线？

1、取出网线插座，打开面板，并观察后面的接线方法。这里有两种类型。

2、处理线条皮，约五厘米，用布包裹在线周围。

3、第一种布线方法相对简单。只需按下B颜色，然后逐个插入网线。按下后盖并将其夹入插槽。

4、第二种是较旧的接线槽，但是以相同的方式，壁纸刀片用于将线压入槽中。

5、因为水晶头布线的颜色通常与B颜色相同，所以布线仅需要根据B颜色布线。

poe千兆接法？

这种方法PoE交换机直接通过网线接到支持PoE供电的无线AP和网络摄像机上，这种方法最简单，但也需要注意如下两点：

1、确定PoE交换机以及无线AP或者网络摄像机是否是标准的PoE设备；

2、要仔细确认购买的网线的规格，网线质量很关键，质量不好的网线会导致AP或者IPC无法受电或者不断重启。
