24伏应急灯的原理与维修？

24伏应急灯的原理是通过一组12伏电池串联连接，作为电源，经过适当的电路设计，将电流转换为供应灯泡的电能。当正常供电时，电源电路会自动充电保持电池电量；而当停电或主电线路故障时，应急灯电路会自动切换至电池供电，点亮灯泡提供照明。

维修24伏应急灯时，首先需要确保安全，断开主电源电路。常见的维修问题及解决方法如下：

1. 灯泡不亮：检查灯泡是否烧坏，如有需要更换新的灯泡。另外也需要检查灯泡座是否松动或者损坏。

2. 电池无法充电：检查电池连接是否松动，观察电池是否老化或损坏，如有需要更换新的电池。

3. 输入电源故障：检查输入电源线路是否正常连接，检查电源插头是否松动或者损坏，如果有必要可以更换。

4. 灯泡开启时间过短：检查电池是否已经老化，如果电池容量已经不足，需要更换新的电池。

在维修时，应注意安全操作，避免触电或者其他意外伤害。如果不熟悉电路维修，建议请专业人士进行维修。

应急灯电路如何改成普通照明电？

将应急灯电路改成普通照明电路需要进行电路改造，具体方法需要根据应急灯电路的具体情况来确定。

如果应急灯电路是独立的，那么可以直接将应急灯电路与普通照明电路分开，然后将普通照明电路接入到电源上即可。

如果应急灯电路与普通照明电路是共用的，那么需要进行电路改造，将应急灯电路与普通照明电路分开，然后将普通照明电路接入到电源上。

应急灯模块接线方法？

1.

将模块上的VCC接口接到3.3V或5V的电源上,GND接口接到电源的地线上。

2.

将需要触发的传感器或开关的输出端连接到模块的IN接口上。

3.

将模块的OUT接口连接到需要控制的设备上,如LED、继电器等。

应急灯模块的接线方法通常是将其连接到电源系统的电源线路和开关线路上。

电源线路用于提供电源给应急灯模块，确保其正常工作；而开关线路用于监控主电源的状态，一旦主电源中断，开关线路会触发应急灯模块，使其自动切换到备用电源，确保在紧急情况下提供照明。这种接线方法能够有效保证应急灯模块的正常供电和灵敏的应急切换功能，以提高人员安全性。

1. 应急灯模块的接线方法有多种，根据不同的应用场景和设备类型，接线方法也会有所不同。
2. 一般来说，应急灯模块需要接在电源线路上，以保证在停电或其他紧急情况下能够自动切换到备用电源，同时还需要接在灯具线路上，以保证在切换到备用电源后能够正常供电。
3. 在实际应用中，还需要注意接线的正确性和安全性，避免出现电路短路、漏电等问题，同时还需要根据设备的使用说明和相关标准进行接线和安装。

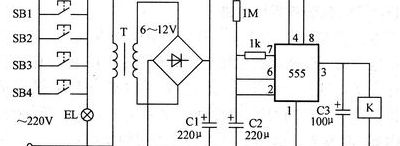

两用应急灯原理？

应急照明两用灯原理：

在供电正常时，J2(聚电器)得电吸合，其动触点与“N/O(常开点)”接通，后备蓄电池正端与IC1的反相端相联。 IC1(LM308)和D5 D6组成电压比较器，参考电压由D5、D6决定。

这里用一个硅二极管(D5)和一个62V的稳压二极管(D6)组成6.9V的参考电压，对充电压电压进行监控。

当IC1的2脚输入电压(既蓄电池电压)低于6.9V时，IC1的6脚输出高电平，T1导通，J1(聚电器)得电，其动触点与“N/O(常开点)”接通，电源电压通过R2对蓄电池充电，同时LED2点亮为充电指示。改变R2阻值可调整充电电流。

随着充电时间增加，IC1的2脚电压逐渐增加，当电压大于参考电压69V时，IC1的6脚输出低电平，T1截止，J1(聚电器)失电，断开充电回路，实现自动充电保护功能。

当停电时，J2(聚电器)失去电源，其动触点与“N/C(常闭点)”接通，蓄电池通过s1对应急灯电路供电，实现停电时自动切换功能。s1在这里用来手动切断应急灯电路部分。

由IC2(NE555)、T2、T3、T4 X2等组成应急灯电路。IC2组

成50Hz信号发生器，由IC2的3脚输出50Hz信号，经T2反相、放

大分别驱动由T3、T4、X2组成的推挽电路，在X2的高压侧感应出220V的交流电，使日光灯管点亮。

这里的x2可以直接使用次级为4.5伏、初级为220V的成品电源变压器，功率试日光灯管的功率而定。使用时，注意T3、T4应加散热器。
